HSQL程式教學(十一)繪圖函數

HSQL程式教學(十一)繪圖函數

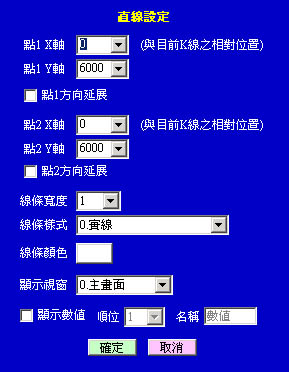

直線

設定說明：

‧點1X軸：點1與目前K線之相對位置，例如:下一根K線為1，上一根K線為-1，目前　　K線為0。
‧點1Y軸：點1價位。
‧點1方向延展：直線線條是否沿點1方向延伸畫出。

‧點2X軸：點2與目前K線之相對位置，例如:下一根K線為1，上一根K線為-1，目前　　K線為0。
‧點2Y軸：點2價位。
‧點2方向延展：直線線條是否沿點2方向延伸畫出。

‧線條寬度
‧線條樣式
‧線條顏色

‧顯示視窗：可選擇在K線主畫面或技術指標區畫線。

‧顯示數值：是否在技術指標區顯示數值。
‧順位：顯示數值之順位。
‧名稱：顯示數值之名稱。

例1:
10　Va　=　5分_均價( 20 )　
20　Vb　=　前1_5分_均價( 20 )　
30　直線[ ( 0 , Va ) - (-1 , Vb ) , 主畫面 , #1 , 數值 , 寬度: 1 , 樣式: 0 , 顏色: 16777215 ]　　

本例用於在主畫面畫出MA20。

例2:
10　自訂技術指標[ #1 , KD ]　
20　Va　=　(　5分_收盤價　-　5分_區間最低價( 9 )　)　/　(　5分_區間最高價( 9 )　-　5分_區間最低價( 9 )　
　　 )　*　100　
30　Vb　=　(　2　*　Vd　+　Va　)　/　3　
40　Vc　=　(　2　*　Ve　+　Vb　)　/　3　
50　直線[ ( 0 , Vb ) - (-1 , Vd ) , 技術1 , #1 , K值 , 寬度: 1 , 樣式: 0 , 顏色: 255 ]　
60　直線[ ( 0 , Vc ) - (-1 , Ve ) , 技術1 , #2 , D值 , 寬度: 1 , 樣式: 0 , 顏色: 32768 ]　
70　Vd　=　Vb　
80　Ve　=　Vc　　

本例用於在第1個技術指標區畫出KD9指標。

矩形

設定說明：

‧點1X軸：點1與目前K線之相對位置，例如:下一根K線為1，上一根K線為-1，目前　　K線為0。
‧點1Y軸：點1價位。

‧點2X軸：點2與目前K線之相對位置，例如:下一根K線為1，上一根K線為-1，目前　　K線為0。
‧點2Y軸：點2價位。

‧線條顏色
‧填滿顏色
‧線條寬度
‧線條樣式

‧顯示視窗：可選擇在K線主畫面或技術指標區畫線。

※PS.點1及點2為矩形之對角點。

階梯線

設定說明：

‧本K線Y軸：本根K線階梯線之價位。

‧上一根K線Y軸：上一根K線階梯線之價位。

‧線條寬度
‧線條樣式
‧線條顏色

‧顯示視窗：可選擇在K線主畫面或技術指標區畫線。

‧顯示數值：是否在技術指標區顯示數值。
‧順位：顯示數值之順位。
‧名稱：顯示數值之名稱。

※PS.階梯線會自動連結本根K線與前一根K線之指定Y軸高度，成為階梯線。

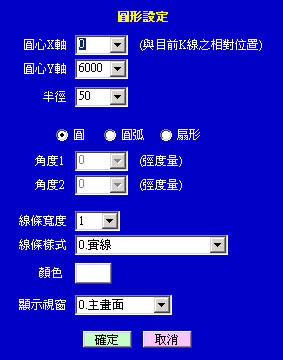

圓

設定說明：

‧圓心X軸：圓心與目前K線之相對位置，例如:下一根K線為1，上一根K線為-1，目前　K線為0。
‧圓心Y軸：圓心價位。
‧半徑：半徑換算為價位。

‧圓形種類：圓、圓弧或扇形。
‧角度1：圓弧或扇形之起始角度。
‧角度2：圓弧或扇形之終止角度。

‧線條寬度
‧線條樣式
‧線條顏色

‧顯示視窗：可選擇在K線主畫面或技術指標區畫線。

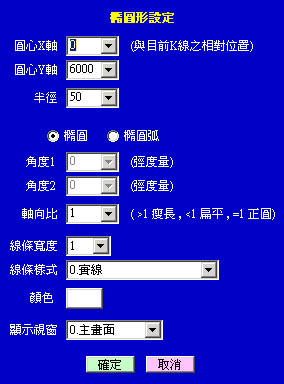

橢圓

設定說明：

‧圓心X軸：圓心與目前K線之相對位置，例如:下一根K線為1，上一根K線為-1，目前　K線為0。
‧圓心Y軸：圓心價位。
‧半徑：半徑換算為價位。

‧橢圓形種類：橢圓或橢圓弧。
‧角度1：橢圓弧之起始角度。
‧角度2：橢圓弧之終止角度。
‧軸向比：橢圓弧之形狀。

‧線條寬度
‧線條樣式
‧線條顏色

‧顯示視窗：可選擇在K線主畫面或技術指標區畫線。

柱狀線

設定說明：

‧Y軸值1：Y軸值1價位。
‧Y軸值2：Y軸值2價位。

‧柱狀線造型：實心或空心。

‧線條顏色

‧顯示視窗：可選擇在K線主畫面或技術指標區畫線。

‧顯示數值：是否在技術指標區顯示數值。
‧順位：顯示數值之順位。
‧名稱：顯示數值之名稱。

顯示文字

本功能可將文字顯示在畫面上。

設定說明：

‧定位X軸：定位點與目前K線之相對位置，例如:下一根K線為1，上一根K線為-1，目　前K線為0。
‧定位Y軸：定位點價位。

‧文字：欲顯示之文字。

‧字型設定
‧文字顏色

‧顯示視窗：可選擇在K線主畫面或技術指標區畫線。

※PS.定位點為文字開始點。
